当大脑开始"说话":脑机接口,为思维装上一颗"中国芯"——泰芯TXW8601

2026-09-24

你有没有想过:

有一天,瘫痪的病人能够通过“意念”拿起一杯水,失语的病人能重新"说出"想说的话,而人与数字世界的交互,也可能不再局限于键盘、触屏和语音。

只需要一个念头?

这并非只存在于科幻作品中

这就是脑机接口

(Brain-Computer Interface,BCI)

正在创造的未来

01

什么是脑机接口?

脑机接口是一种通过直接连接大脑与外部设备,实现脑与设备之间信息交互的技术系统。它可以将检测到的脑信号转化为机器可读的指令,用于控制外部设备;也可以反向把信息输入大脑,实现刺激与训练。

换句话说,脑机接口是一座桥

脑 → 机

大脑无法直接控制身体(如神经中枢受损)时

可以通过脑机接口

控制机械臂、外骨骼等物理实体

重新"行动"起来

脑 → 数字世界

在人脑思维与数字世界之间

建立最直接的人机交互通道

机 → 脑

反向给大脑提供信号

达到刺激和训练大脑的目的

脑机接口其最初的重要研究目标之一

是帮助因疾病或外伤失去运动、交流能力的患者恢复部分功能

02

脑机接口如何“听懂”大脑?

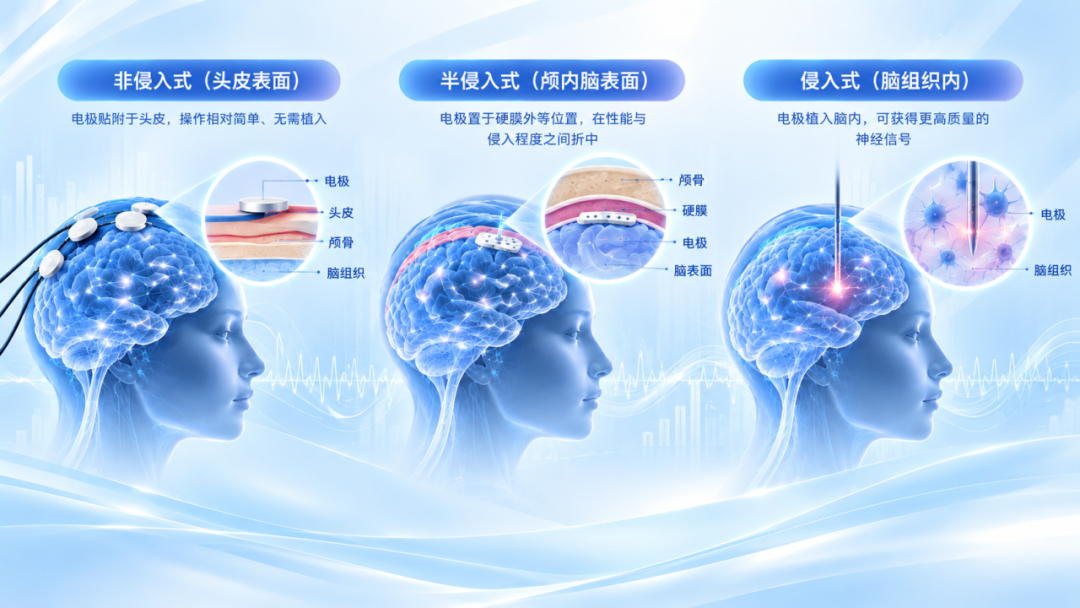

按照神经信号采集方式的不同

脑机接口通常可

分为非侵入式、半侵入式和侵入式

三类

技术路线

主要特点

典型挑战

非侵入式

电极贴附于头皮,操作相对简单、无需植入

信号幅值较弱、空间分辨率和信噪比较低

半侵入式

电极置于硬膜外等位置,在性能与侵入程度之间折中

仍需手术介入,对长期稳定性有要求

侵入式

电极植入脑内,可获得更高质量的神经信号

面临手术创伤、生物相容性及长期使用等挑战

三条路线各有侧重。但共同指向了同一个技术瓶颈:如何把海量、微弱、高速的神经信号,实时、低功耗地处理并传输出去?

03

脑机接口的关键技术

一套完整的脑机接口系统,从神经活动到设备响应,通常要闯过四道关卡:

信号采集

↓

信号处理/解码

↓

控制输出

↓

反馈闭环

信号采集

无论是侵入式微纳电极还是头戴式脑电帽,都需要精密的电极与前端电路。

信号处理(解码)

采集到的原始神经信号数据量惊人——以侵入式方案为例,数百通道、每通道数万次/秒的采样,意味着每秒上百兆比特的数据洪流。要把这些信号解码成机器指令,离不开脑机接口芯片在端侧完成实时处理。

控制输出

解码后的指令驱动机械臂、光标、外骨骼等外部设备。

反馈闭环

设备的状态再以触觉等方式回传大脑,形成完整的闭环。

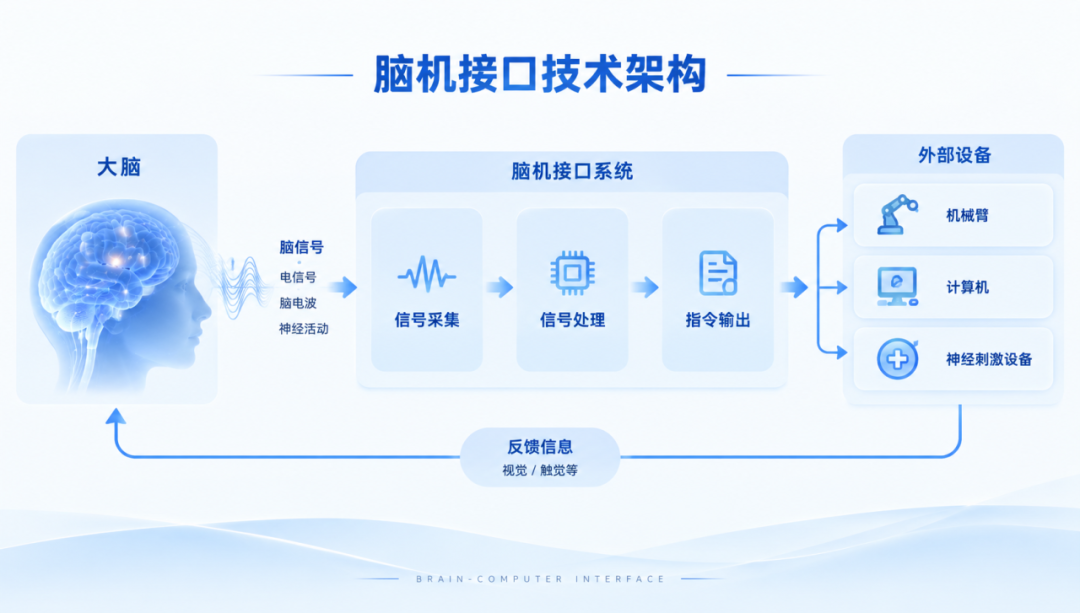

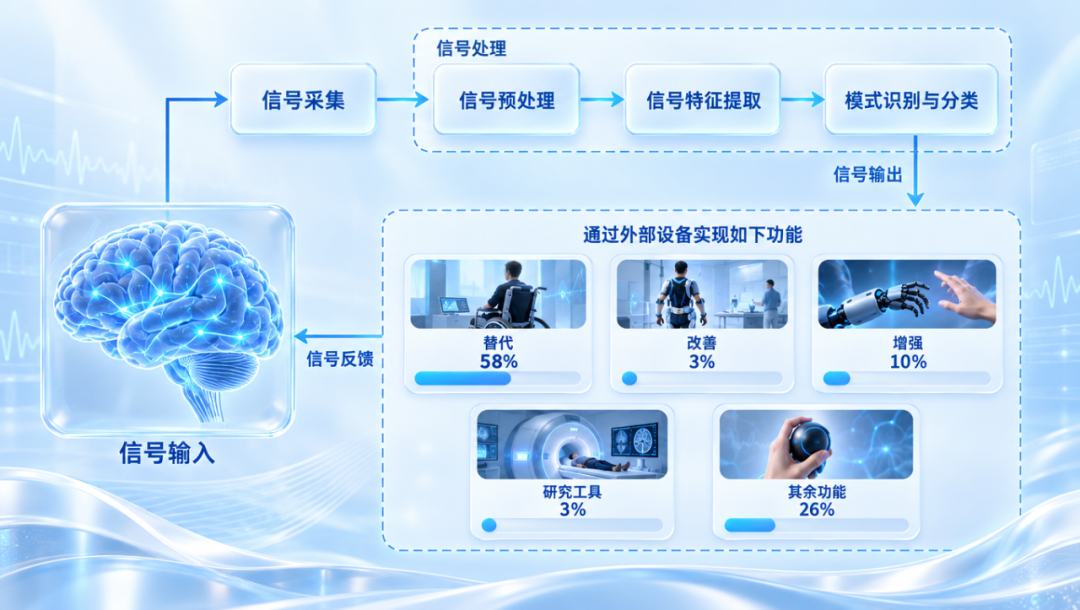

▼ 脑机接口通用流程示意图

在"采集"与"输出"之间,芯片是整个系统的中枢神经——它决定了脑机接口能不能做得更小、更省电、更实用。而这,正是芯片设计企业的主战场,也正是泰芯半导体参与脑机接口技术创新的关键连接点。

04

一颗"芯"的接力:

TXW8601脑机接口芯片

从神经信号采集到设备控制,脑机接口的应用落地,需要电极、芯片、算法与系统的协同推进。其中,高通量脑机接口的多通道神经信号,对数据处理效率、无线带宽与功耗提出了更高要求。

面向这一需求

泰芯推出

脑机接口新产品

TXW8601

聚焦

高通量神经信号处理与低功耗无线传输

为连接信号采集端

后续分析应用提供支持

泰芯围绕上述技术需求,从SoC架构设计、神经信号压缩与脉冲检测、并通过SOC样品及实验平台推进功能验证。

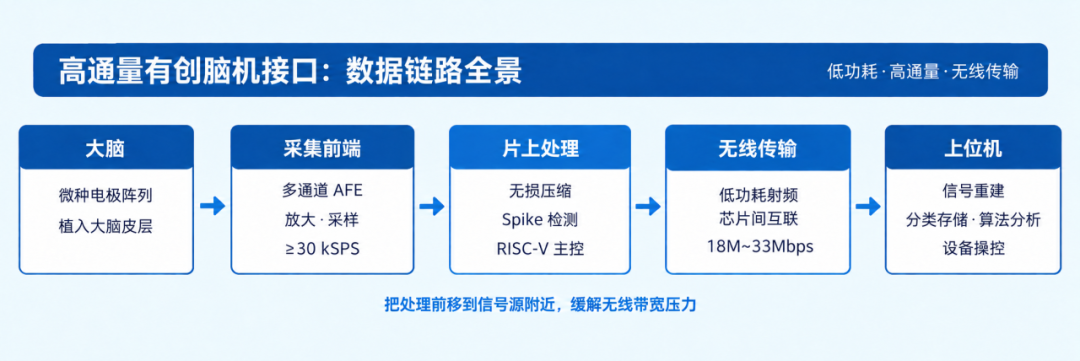

▲ 高通量有创脑机接口芯片数据链路示意

TXW8601相关研发与验证进展

SoC架构与逻辑设计:

已确定SoC主要规格参数与技术指标,完成互连总线、访存接口、片上存储、外设接口、时钟复位及低功耗方案等架构设计,并采用RISC-V CPU核作为SoC主控单元,推进各功能部件RTL设计、系统集成和测试。

神经信号压缩与脉冲检测:

已开展主要神经信号压缩算法及脉冲检测方法研究,完成相关部件的RTL代码设计,并结合动物脑电信号采集平台构建测试数据。

SOC样品系统验证:

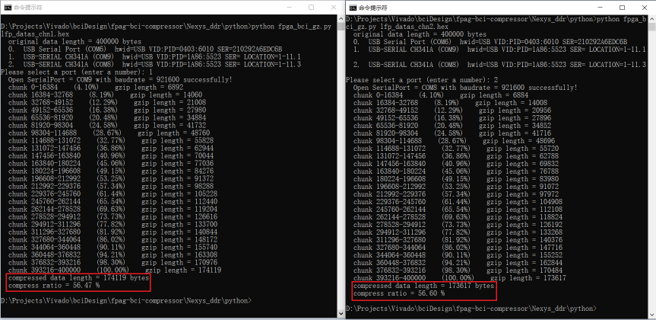

支持多路SPI接口神经信号压缩,单路压缩部件处理速度达到≥80 Mbps,阶段性测试中平均信号无损压缩率超过55%;sub-g无线传输亦完成样品功能测试。

动物实验平台搭建:

项目已搭建并调试Cerebus™ Multi-channel Neuro-data Recording System(多通道神经数据记录系统),并开展小鼠颅电极埋置手术相关研究,为后续在体实验与系统验证提供基础。

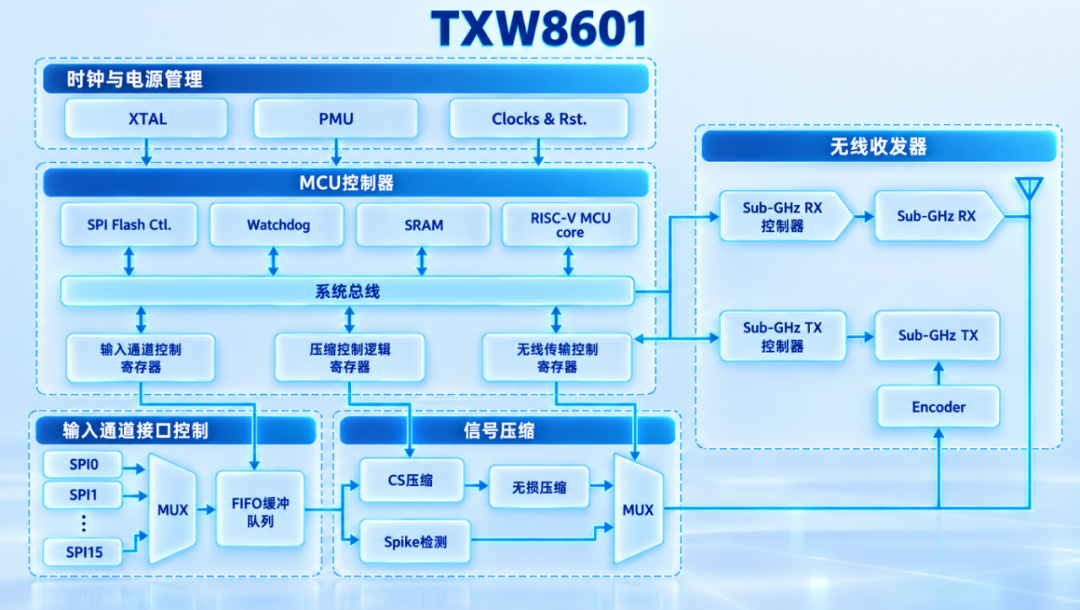

▲ TXW8601芯片SoC的架构和逻辑设计

从架构设计到SOC样品系统验证

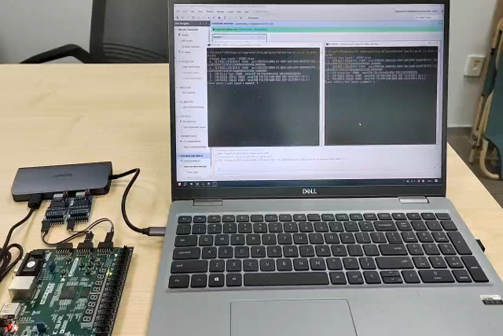

▲ 泰芯TXW8601脑机接口芯片系统演示

05

脑机接口的应用:

从医疗刚需到千行百业

近年来,"中国脑计划"等国家级项目持续推进,政策与资本共同发力,脑机接口已从实验室加速走向医疗康复、消费电子、智能交互等广阔市场,一条覆盖上游电极与芯片、中游算法与系统、下游应用与服务的产业链正在成形。

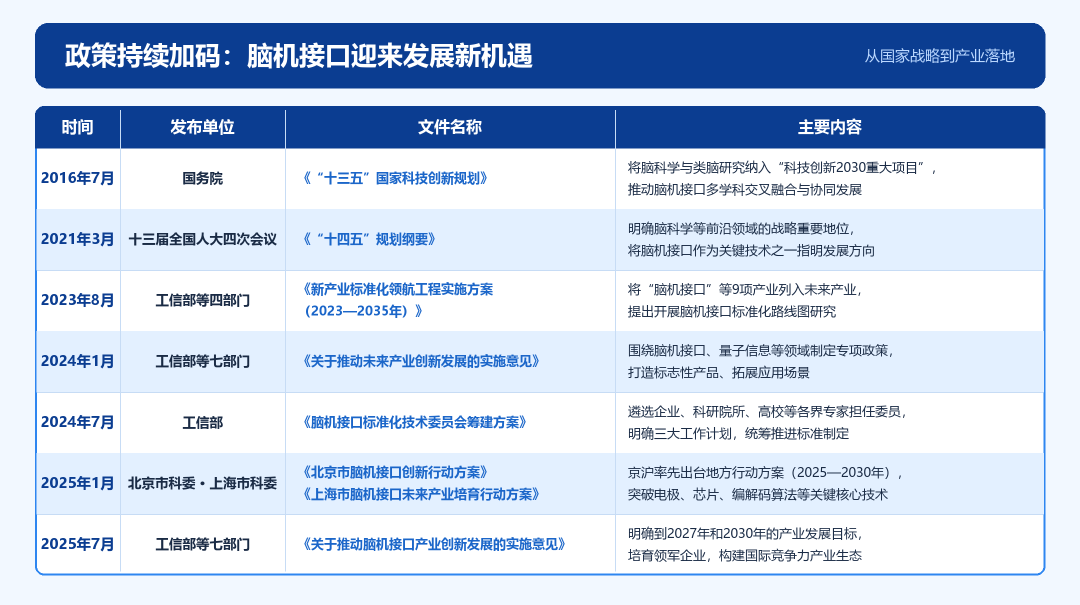

▲ 脑机接口的国内政策支持

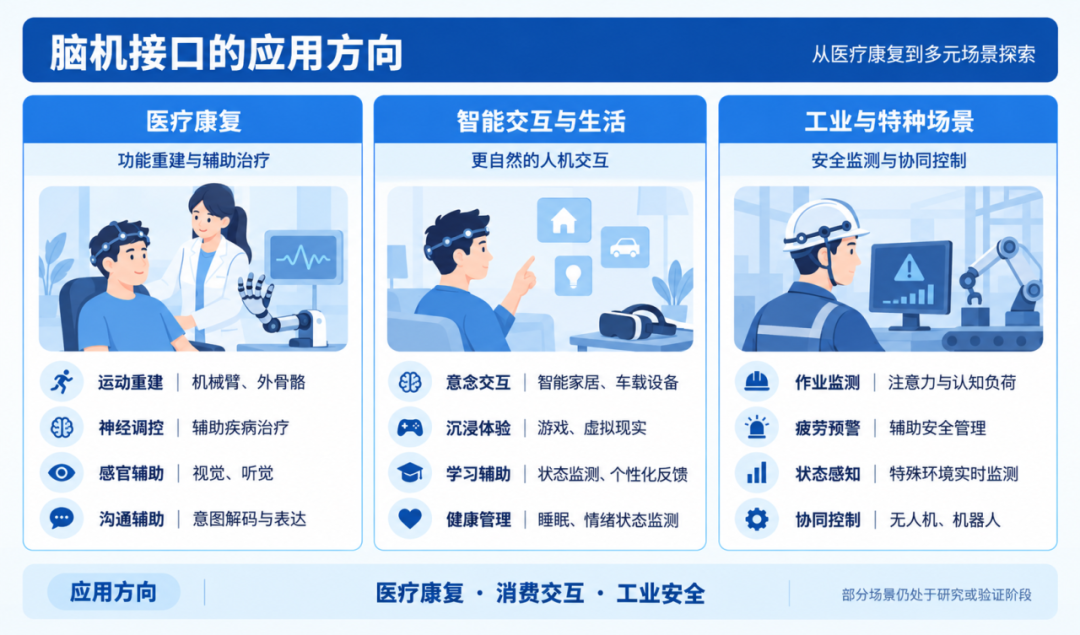

▲ 脑机接口主要应用方向与产业格局

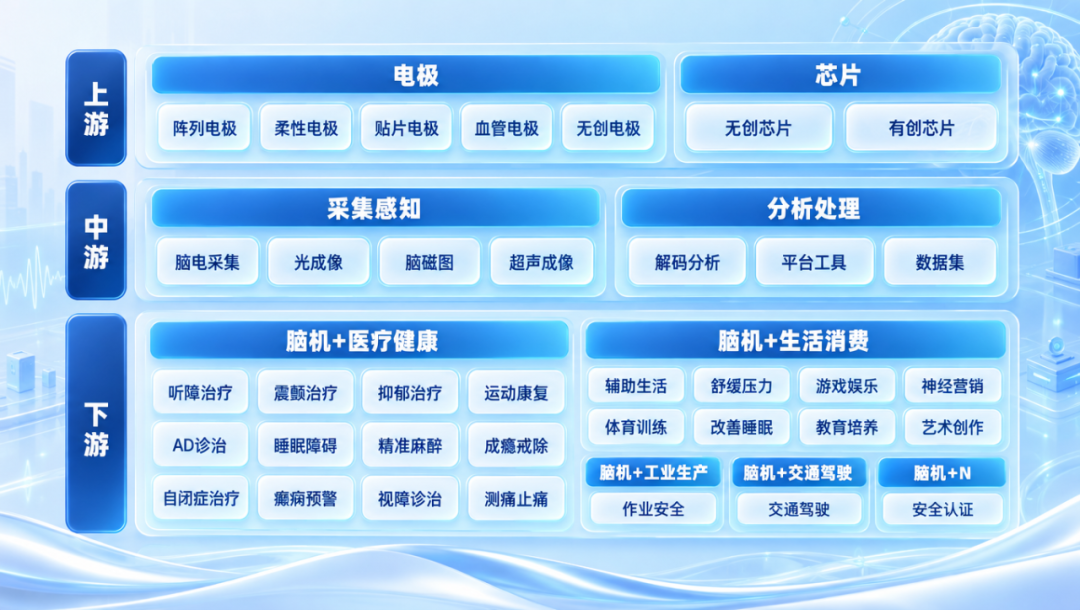

▲ 脑机接口的产业链

06

万物智联,从"芯"开始

从无线连接到脑机接口

TXW8601

承载着泰芯对芯片应用边界的新探索

未来,泰芯将与产业链伙伴

持续推进技术验证与系统协同

为脑机接口

向高通量、低功耗和无线化发展

提供芯片支持
