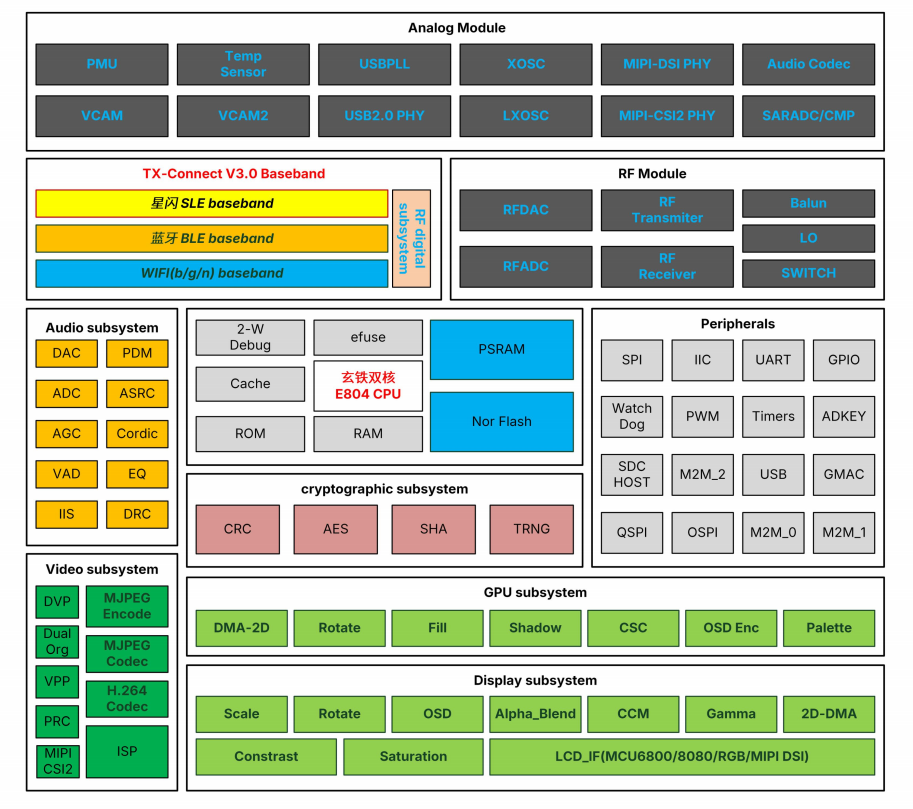

TXW828 是一款低功耗高性能高度集成的音视频无线 SOC 芯片。内部集成了 2.4GHz Wi-Fi+BLE、高性能 ISP 图像处理、H.264/MJPEG 编解码，具有优秀的射 频性能、优异的图像处理能力、编码质量和较低的码率。同时内部集成安全算法加速引擎， 拥有完备的外设接口：音频 ADC/DAC，MIPI CSI、MIPI DSI、DVP、LCD、RMII MAC、 USB2.0 High Speed Host/Device、SDMMC Host、IIS、PDM 等外设接口。
TXW828 支持在 SPI Flash 上运行程序。支持 RTOS 和第三方组件，并配套 提供开放、易用的开发和调试环境。
TXW828 提供 QFN68、QFN80 主流封装形式，支持内置 PSRAM。
应用场合：
多目IPC/相机/记录仪
门铃、门锁
其他无线音视频+屏显应用
TXW828 系列定位为低功耗、高性能、高集成度的音视频无线 SoC，内部集成 2.4GHz Wi-Fi、BLE、SLE、高性能 ISP、H.264/MJPEG 编解码、安全算法加速引擎，以及丰富外设接口，适合多目 IPC、相机、记录仪、门铃、门锁、婴儿监护器、对讲机等无线音视频与屏显场景。
芯片支持 IEEE 802.11 b/g/n，采用 1T1R 架构，支持 5/10/20/40MHz 带宽，Wi-Fi 数据速率最高可达 150Mbps；内置 PA、LNA 和射频开关，支持 STA、AP、AP+STA 中继、STA+STA 等模式，并支持 WPA/WPA2/WPA3 安全机制。同时支持 BLE 快速配网和 Wi-Fi/BLE PTA 共存。
TXW828 系列支持 H.264 编码与解码，最高可支持 1920×1080@30fps，并支持 MJPEG 编解码；ISP 最大支持 1920×1080@30fps，具备双通道分时复用、3A、2D/3D 降噪、坏点校正、镜头阴影校正、图像增强、运动检测等能力，适合摄像头、IPC、门铃门锁等视频采集与传输场景。
芯片搭载 1 个玄铁 E804FD 与 1 个玄铁 E804D 处理器，最高主频 240MHz，支持 RISC 架构、32 位数据、16/32 位混合编码指令、DSP 指令、单周期硬件乘法器、矢量中断控制器等；CPU0 还支持单精度浮点运算，适合承担无线协议、音视频处理、外设控制和系统调度任务。
TXW828 系列集成 MIPI CSI、MIPI DSI、DVP、LCD、USB2.0 High Speed Host/Device、RMII MAC、SDMMC Host、IIS、PDM、Audio ADC/DAC 等接口；同时支持 SPI Flash 运行程序、RTOS 与第三方组件，并提供开发调试环境。E08FL 内置 8MB PSRAM，E016FL 内置 16MB PSRAM，方便覆盖不同成本和性能档位。
| 芯片 | 芯片型号 | 主控 | 主频 | 封装 | GPIO | RAM/ROM | Flash | 接口 | 工作电压 |
|---|---|---|---|---|---|---|---|---|---|
T TXW828 | TXW828-E016FL | CK804DF CK804D | 240*2 | QFN80 | 57 | 368*1024 | N/A | PWM, RTC, UART, SPI, IIC, RMII | 3 ~ 3.6 |
T TXW828 | TXW828-E08FL | CK804DF CK804D | 240*2 | QFN80 | 57 | 368*1024 | N/A | PWM, RTC, UART, SPI, IIC, RMII | 3 ~ 3.6 |
T TXW828 | TXW828-C08FL | CK804DF CK804D | 240*2 | QFN68 | 46 | 368*1024 | N/A | PWM, RTC, UART, SPI, IIC, RMII | 3 ~ 3.6 |
